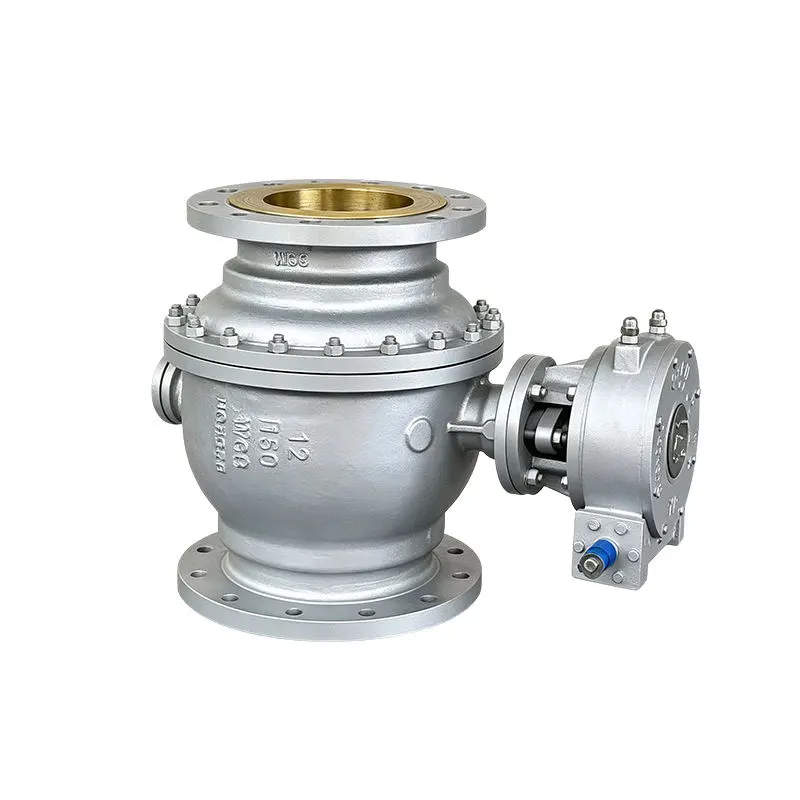

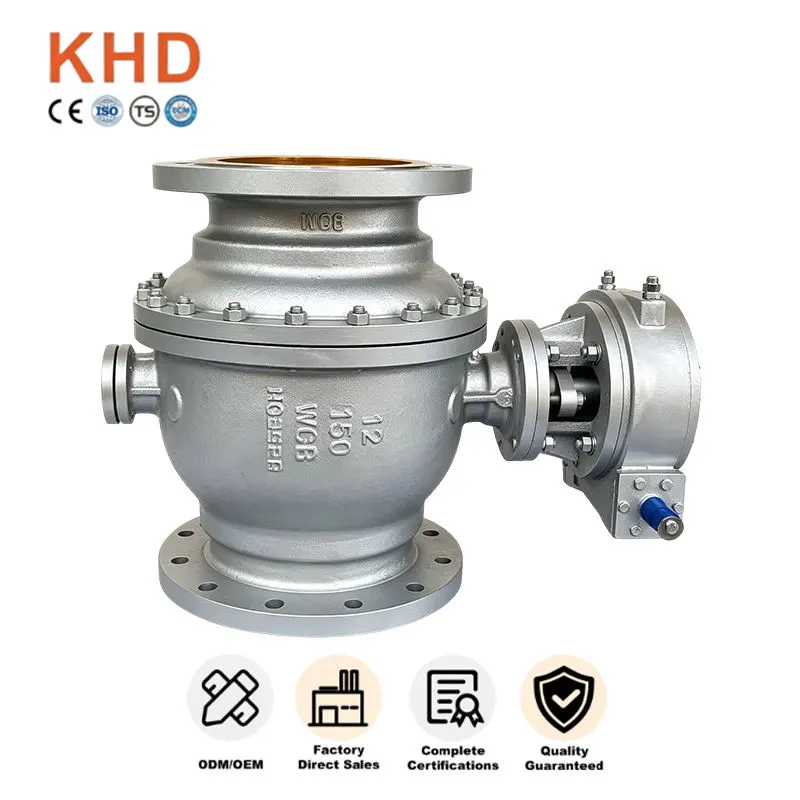

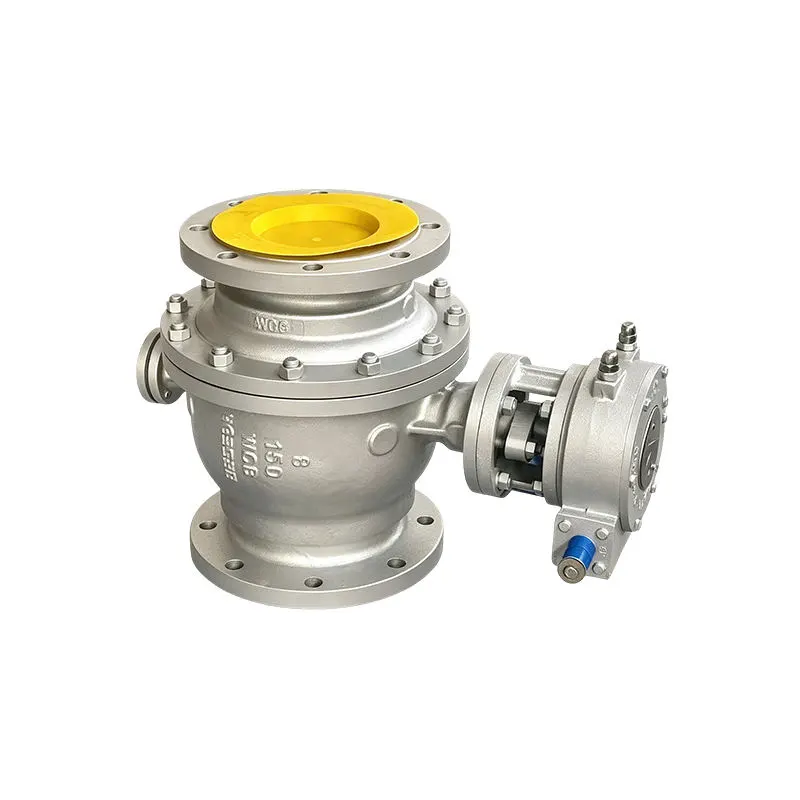

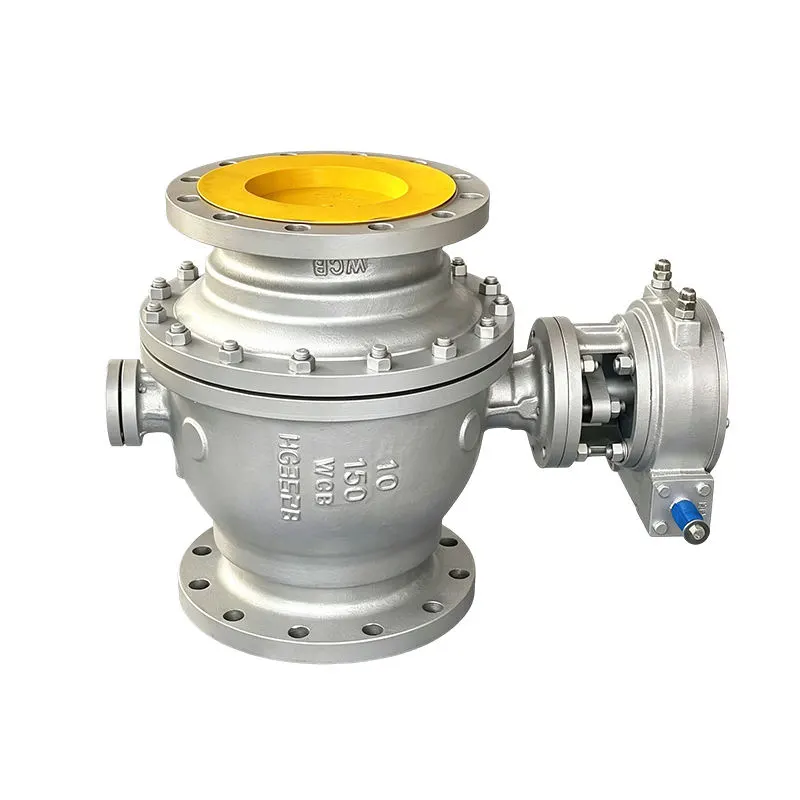

WCB కార్బన్ స్టీల్ స్థిర బాల్ వాల్వ్

WCB కార్బన్ స్టీల్ ఫిక్స్‌డ్ బాల్ వాల్వ్ అనేది పైప్‌లైన్ ఐసోలేషన్ మరియు ఫ్లో కంట్రోల్ కోసం నిర్మించబడిన భారీ డ్యూటీ ఇండస్ట్రియల్ వాల్వ్, దీనిని హువాడు వాల్వ్ గ్రూప్ తయారు చేసింది. ఇది ట్రూనియన్ ఫిక్స్‌డ్ బాల్ డిజైన్ మరియు A216 WCB కార్బన్ స్టీల్ మెటీరియల్‌ని స్వీకరిస్తుంది, అధిక పీడన క్లిష్టమైన పైప్‌లైన్ పని పరిస్థితులకు బాగా సరిపోతుంది.

ఈ పారిశ్రామిక వాల్వ్ నిరంతర అధిక పీడన సేవ మరియు సుదీర్ఘ చక్రాల ఆపరేషన్‌లో విశ్వసనీయంగా పని చేస్తుంది, సీలింగ్ భద్రత మరియు సుదీర్ఘ సేవా జీవితం ప్రధాన అవసరాలు అయిన ప్రాజెక్ట్‌ల కోసం విస్తృతంగా ఎంపిక చేయబడింది.

ముడి పదార్థం & నిర్మాణ ప్రయోజనాలు

ప్రీమియం A216 WCB కార్బన్ స్టీల్ బాడీ

WCB కార్బన్ స్టీల్ ఫిక్స్‌డ్ బాల్ వాల్వ్ A216 WCB కార్బన్ స్టీల్ నుండి తారాగణం చేయబడింది, ఈ ప్రధాన మెరిట్‌లను అందిస్తుంది:

-అధిక మెకానికల్ బలం మరియు అద్భుతమైన ప్రభావ నిరోధకత

ఒత్తిడి పెరుగుదల మరియు నీటి సుత్తికి వ్యతిరేకంగా మంచి ఉష్ణోగ్రత అనుకూలత

-అధిక పీడన తరగతి సేవ కోసం తగినంత గోడ మందం

-అంతర్గత మరియు ఉపరితల లోపాలను తొలగించడానికి దృఢమైన కాస్టింగ్ తనిఖీ

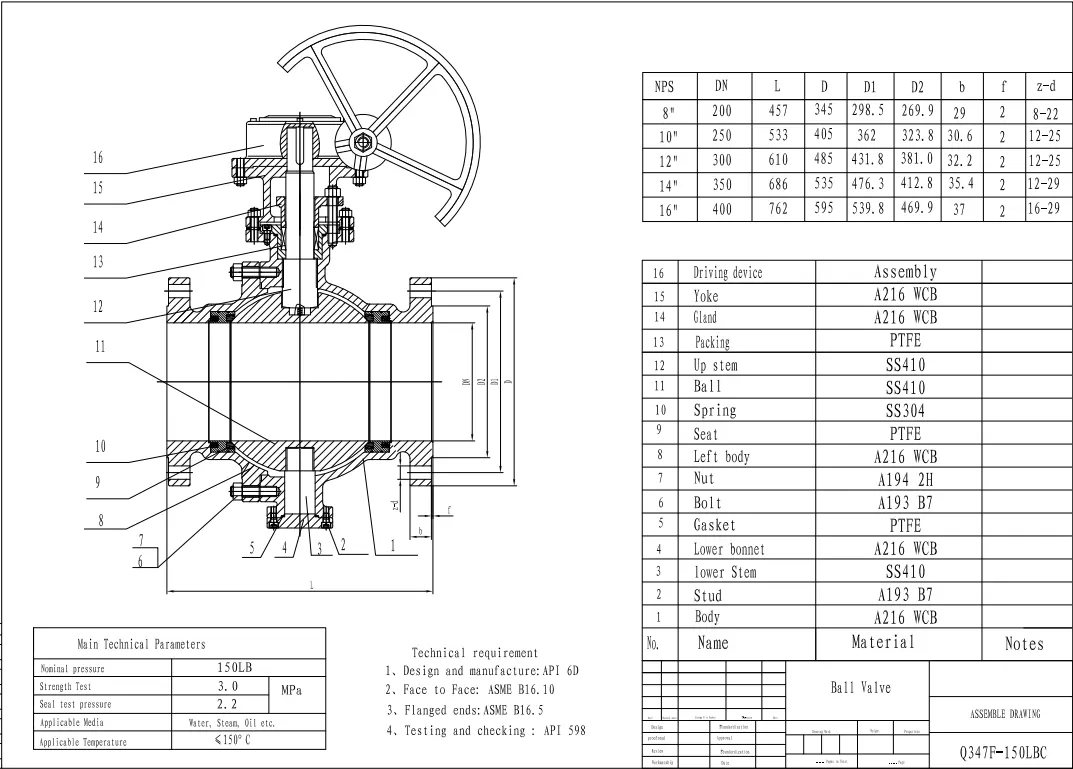

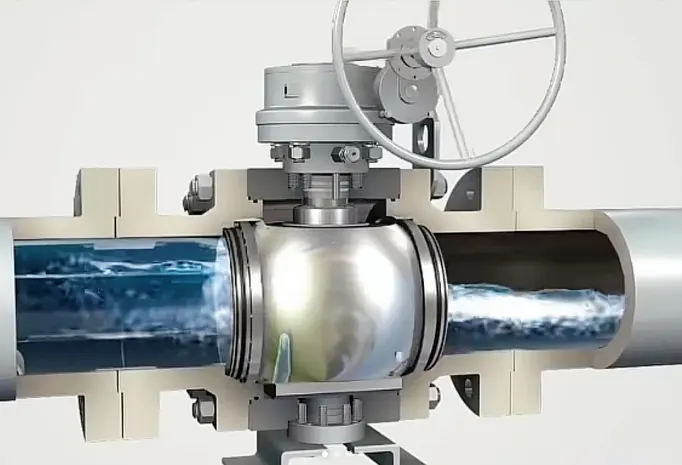

Trunnion మౌంటెడ్ ఫిక్స్‌డ్ బాల్ స్ట్రక్చర్

సాధారణ ఫ్లోటింగ్ బాల్ వాల్వ్‌లకు భిన్నంగా, మా ట్రూనియన్ ఫిక్స్‌డ్ బాల్ డిజైన్ పైప్‌లైన్ ప్రెజర్ లోడ్‌ను ఎగువ మరియు దిగువ సపోర్ట్ షాఫ్ట్‌లకు బదిలీ చేస్తుంది. బంతి స్థానంలో లాక్ చేయబడి ఉంటుంది, కాబట్టి వాల్వ్ సీట్లు కనీస సంపర్క శక్తిని మాత్రమే కలిగి ఉంటాయి. ఇది స్థిరమైన అధిక పీడనం కింద తరచుగా ఓపెన్-క్లోజ్ సైకిల్స్‌తో కూడా సీటు రాపిడిని బాగా తగ్గిస్తుంది. స్థిరమైన ద్వి-దిశాత్మక సీలింగ్ ఒత్తిడి దిశతో సంబంధం లేకుండా లీకేజీని నిరోధిస్తుంది, క్లిష్టమైన ప్రక్రియ లూప్‌ల కోసం సిస్టమ్ భద్రతను మెరుగుపరుస్తుంది.

ఆప్టిమైజ్ చేయబడిన సీలింగ్ & భద్రత నిర్మాణం

ఈ WCB కార్బన్ స్టీల్ ఫిక్స్‌డ్ బాల్ వాల్వ్ కోసం స్ప్రింగ్ లోడెడ్ ఫ్లోటింగ్ సీట్ అసెంబ్లీని అమర్చారు. బిల్ట్ ఇన్ స్ప్రింగ్‌లు వేలకొద్దీ ఆపరేషన్‌ల తర్వాత మైనర్ వేర్‌ను భర్తీ చేస్తాయి. ఆకస్మిక ఒత్తిడి స్పైక్‌లకు వ్యతిరేకంగా యాంటీ బ్లో అవుట్ స్టెమ్ ప్రామాణిక భద్రతా ఫీచర్‌గా పనిచేస్తుంది. బహుళ పొరల గ్రాఫైట్ ప్యాకింగ్ కాండం ఖాళీల చుట్టూ పారిపోయే ఉద్గారాలను తగ్గిస్తుంది. అన్ని సీలింగ్ భాగాలు ప్రత్యేకంగా సాధారణ విడి భాగాలకు బదులుగా అధిక పీడనం, మధ్యస్థ ఉష్ణోగ్రత వర్కింగ్ మీడియా కోసం సరిపోలాయి.

ముఖ్య లక్షణాలు

సాంకేతిక లక్షణాలు

ప్రామాణిక పారామితులు

పరిమాణం: DN50-DN1200

ప్రెజర్ రేటింగ్: క్లాస్150-క్లాస్2500

మెటీరియల్: A216 WCB కార్బన్ స్టీల్

నిర్మాణం: Trunnion మౌంటెడ్ ఫిక్స్‌డ్ బాల్ వాల్వ్

ఉష్ణోగ్రత పరిధి:-29℃ ~ 425℃

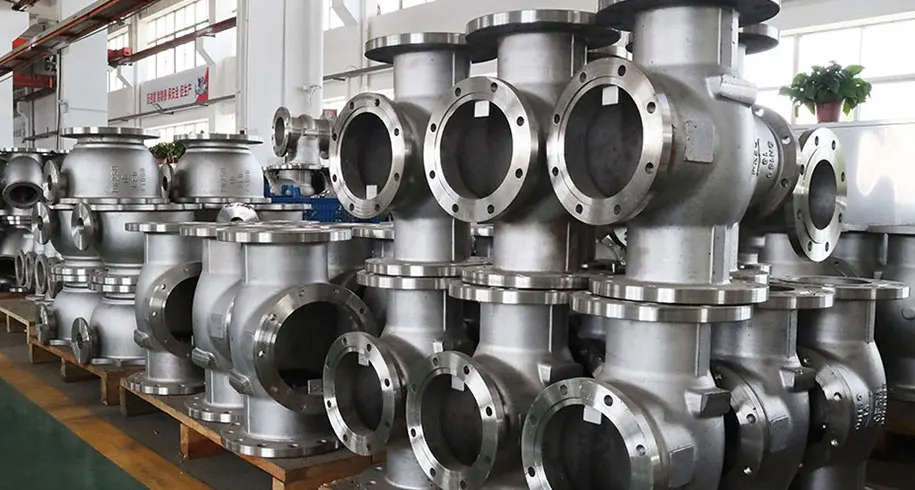

తయారీ ప్రక్రియ

WCB కార్బన్ స్టీల్ ఫిక్స్‌డ్ బాల్ వాల్వ్ ద్వారా వెళుతుంది:

- క్వాలిఫైడ్ A216 WCB కాస్టింగ్ ప్రొడక్షన్

- స్థిరమైన పదార్థ ఆస్తి కోసం వేడి చికిత్స

- సీలింగ్ ఉపరితలాల కోసం CNC ప్రెసిషన్ మ్యాచింగ్

- సరిపోలిన సీలింగ్ మరియు యాక్యుయేటర్ భాగాలతో అసెంబ్లీ

పనితీరు లక్షణాలు

- తరచుగా సైక్లింగ్ సేవ కోసం తక్కువ దుస్తులు ధరించే ట్రనియన్ నిర్మాణం

- విశ్వసనీయ ద్వి-దిశాత్మక గట్టి షట్ఆఫ్

- నిరంతర అధిక పైప్‌లైన్ ఒత్తిడిలో తక్కువ సీటు వైఫల్యం రేటు

- బహుళ యాక్యుయేటర్ ఎంపికలతో అనుకూలమైనది: మాన్యువల్ గేర్, వాయు, విద్యుత్

- ఫుల్-ఓపెన్ / ఫుల్-క్లోజ్ ఐసోలేషన్ సర్వీస్ కోసం రూపొందించబడింది

అప్లికేషన్ ప్రాంతాలు

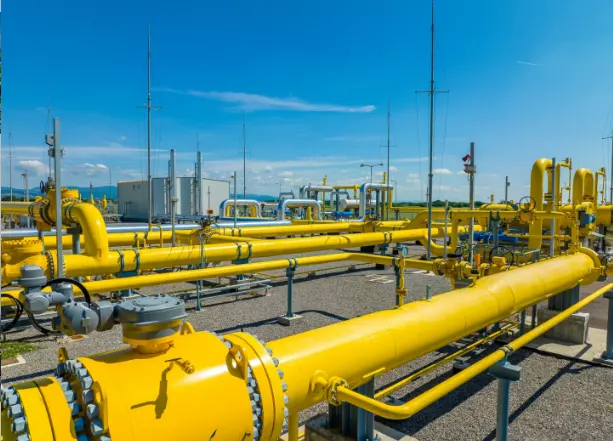

చమురు & గ్యాస్ పరిశ్రమ

WCB కార్బన్ స్టీల్ ఫిక్స్‌డ్ బాల్ వాల్వ్ ఇందులో విస్తృతంగా వర్తించబడుతుంది:

- సహజ వాయువు ప్రసార ప్రధాన పైపులైన్లు

- ఆయిల్ రిఫైనరీ ప్రాసెస్ లైన్లు

- ముడి చమురు బదిలీ సౌకర్యాలు

- గ్యాస్ సేకరణ స్టేషన్ పైపింగ్ వ్యవస్థలు

పెట్రోకెమికల్ పరిశ్రమ

- అధిక పీడన పెట్రోకెమికల్ ప్రక్రియ లూప్‌లు

- ప్రాసెస్ యూనిట్ ప్రధాన ఐసోలేషన్ పైప్‌లైన్‌లు

- మధ్యస్థ ఉష్ణోగ్రత తినివేయని & తేలికపాటి తినివేయు ద్రవ సర్క్యూట్‌లు

పవర్ ఇండస్ట్రీ

- పవర్ ప్లాంట్ ప్రధాన ప్రక్రియ పైపింగ్

- హెవీ డ్యూటీ ఇండస్ట్రియల్ ప్లాంట్ లూప్ సిస్టమ్స్

సాధారణ పారిశ్రామిక ప్రాజెక్టులు

- కొత్త బిల్డ్ EPC ప్రాజెక్ట్ పైప్‌లైన్ ప్యాకేజీలు

- ఇప్పటికే ఉన్న పైప్‌లైన్ పునరుద్ధరణ & రెట్రోఫిట్ పనులు

- క్లిష్టమైన నిర్వహణ యాక్సెస్ మరియు అధిక భద్రతా అవసరాలు కలిగిన పారిశ్రామిక సైట్లు

నాణ్యత నియంత్రణ & ప్రాజెక్ట్ సేకరణ మద్దతు

ISO, CE మరియు API సర్టిఫికేట్‌లతో ధృవీకరించబడిన వాల్వ్ తయారీదారుగా, ప్రతి WCB కార్బన్ స్టీల్ ఫిక్స్‌డ్ బాల్ వాల్వ్ హైడ్రోస్టాటిక్ షెల్ టెస్ట్, సీట్ సీలింగ్ టెస్ట్ మరియు డైమెన్షనల్ ఇన్‌స్పెక్షన్‌తో సహా రవాణాకు ముందు పూర్తి ఫ్యాక్టరీ పరీక్షలకు లోనవుతుంది. నమూనా తనిఖీ లేకుండా హెవీ డ్యూటీ లార్జ్ సైజ్ వాల్వ్‌ల కోసం ఫుల్ పీస్ టెస్టింగ్ అమలు చేయబడుతుంది. ముడి పదార్థ ధృవీకరణ, తారాగణం తనిఖీ, అసెంబ్లీ పర్యవేక్షణ మరియు పూర్తి వాల్వ్ పరీక్ష మొత్తం ఉత్పత్తి వర్క్‌ఫ్లో నడుస్తుంది. టెండర్ సమర్పణ మరియు సైట్ అంగీకారం కోసం మెటీరియల్ టెస్ట్ సర్టిఫికేట్లు మరియు తనిఖీ నివేదికలు అందించబడతాయి.

ఆన్-సైట్ పని పరిస్థితులకు అనుగుణంగా సౌకర్యవంతమైన కాన్ఫిగరేషన్ ఎంపికలు అందుబాటులో ఉన్నాయి, వివిధ ప్రెజర్ గ్రేడ్‌లు, సీలింగ్ మెటీరియల్ కాంబినేషన్‌లు మరియు బహుళ ఆపరేటింగ్ మోడ్‌లను కవర్ చేస్తుంది. ఫ్లెక్సిబుల్ MOQ నమూనా పరీక్ష, చిన్న బ్యాచ్ స్టాక్ సరఫరా మరియు పెద్ద వాల్యూమ్ బల్క్ ప్రాజెక్ట్ ఆర్డర్‌లకు మద్దతు ఇస్తుంది. Huadu Valve Group యొక్క WCB ఫిక్స్‌డ్ బాల్ వాల్వ్‌లు ప్రపంచవ్యాప్తంగా ఎగుమతి చేయబడతాయి మరియు ప్రపంచవ్యాప్త పారిశ్రామిక క్లయింట్‌ల నుండి పునరావృత ఆర్డర్‌లను సంపాదిస్తాయి.

వాస్తవ ప్రపంచ సైట్ మన్నిక కోసం సీటు మరియు స్టెమ్ సీలింగ్ ఎలా నిర్మించబడింది?

మేము ఈ ఫిక్స్‌డ్ బాల్ వాల్వ్ కోసం స్ప్రింగ్ లోడెడ్ ఫ్లోటింగ్ సీట్ డిజైన్‌ని ఉపయోగిస్తాము. అంతర్గత స్ప్రింగ్‌లు సీటును బంతి ఉపరితలంపై నొక్కి ఉంచుతాయి. వేలాది ఆపరేషన్ల తర్వాత మైనర్ వేర్ జరిగినప్పుడు, స్ప్రింగ్‌లు చిన్న ఖాళీలను భర్తీ చేయగలవు, కాలక్రమేణా మంచి సీలింగ్ పనితీరును నిర్వహిస్తాయి. యాంటీ బ్లో అవుట్ స్టెమ్ స్ట్రక్చర్ స్టాండర్డ్ సేఫ్టీ ఫీచర్‌గా అంతర్నిర్మితమైంది. ఊహించని పైప్‌లైన్ ప్రెజర్ స్పైక్‌ల కింద, ఇది కాండం బయటకు వెళ్లకుండా నిరోధిస్తుంది. కాండం గ్యాప్ చుట్టూ చిన్న ఫ్యూజిటివ్ ఉద్గారాలను ఆపడానికి, స్టెమ్ సీలింగ్ కోసం మల్టీ లేయర్ గ్రాఫైట్ ప్యాకింగ్ అమర్చబడింది. ఈ సీలింగ్ భాగాలు సాధారణ చౌక విడి భాగాలు కాదు; అవి అధిక పీడనం మరియు మధ్యస్థ ఉష్ణోగ్రత పని పరిస్థితులకు సరిపోలడానికి ఎంపిక చేయబడ్డాయి.
