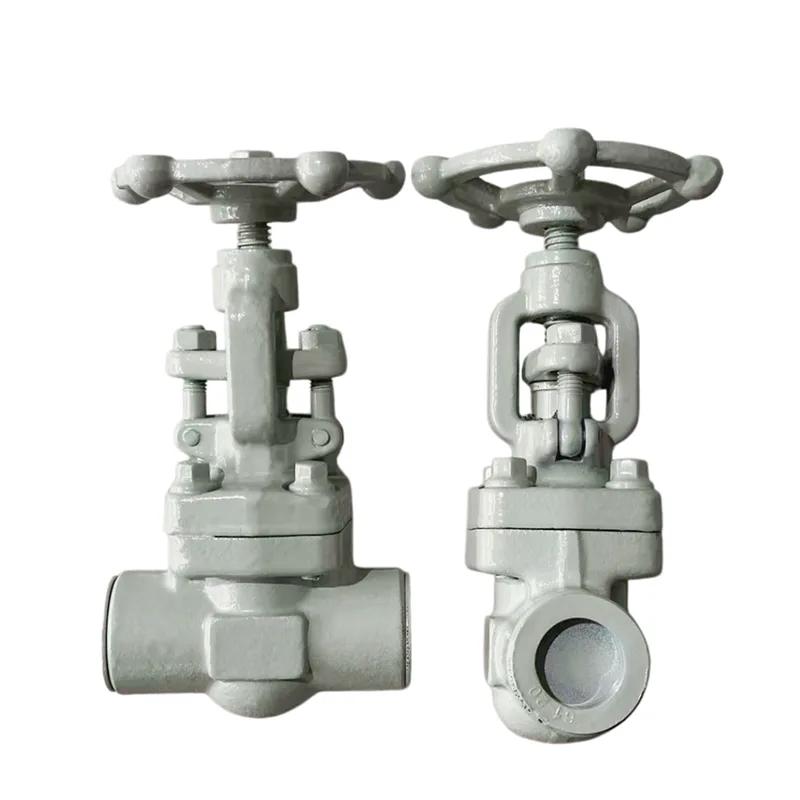

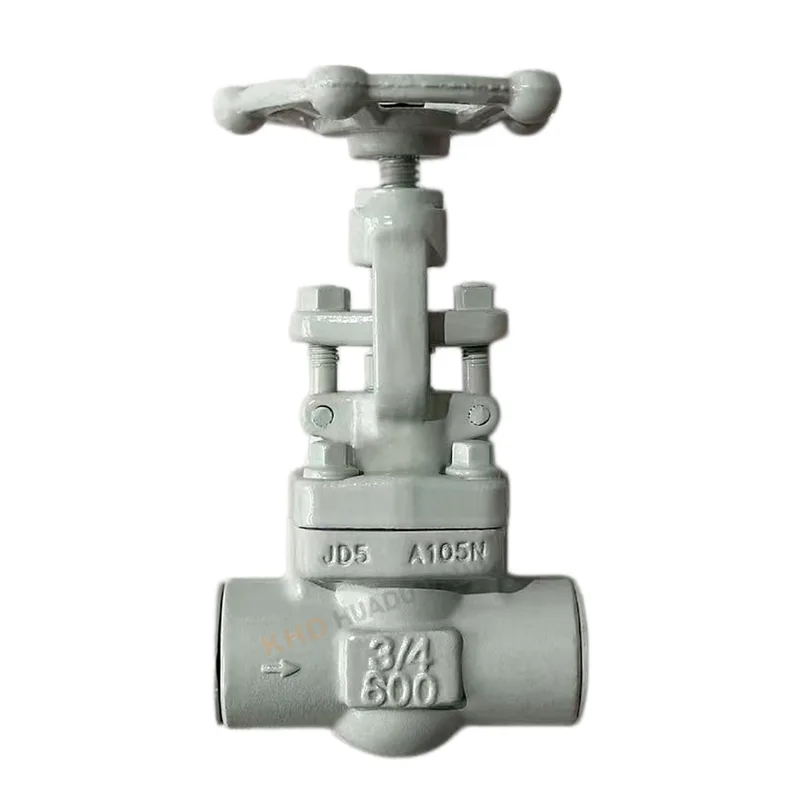

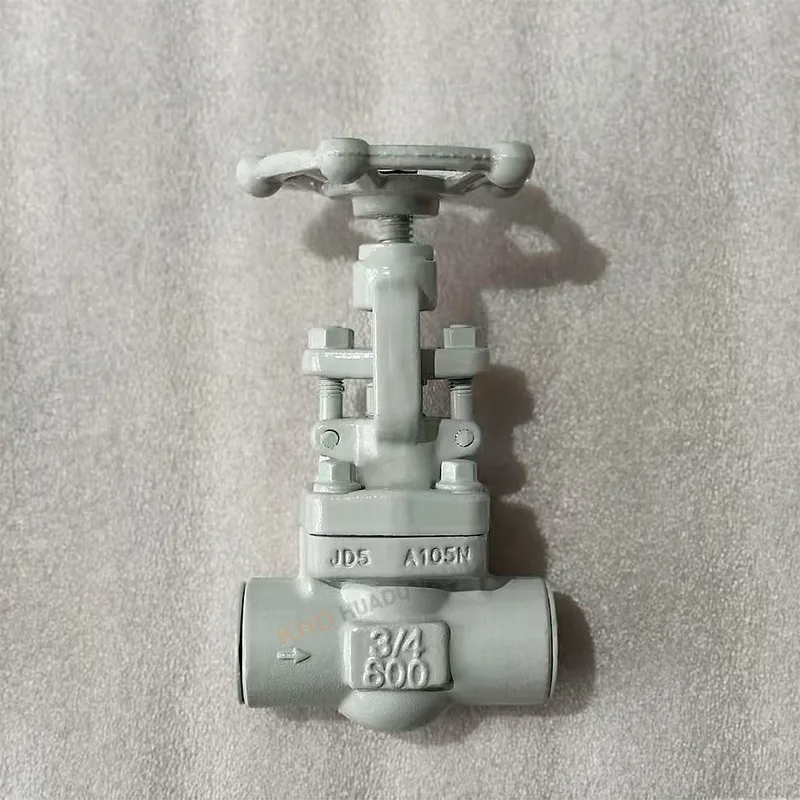

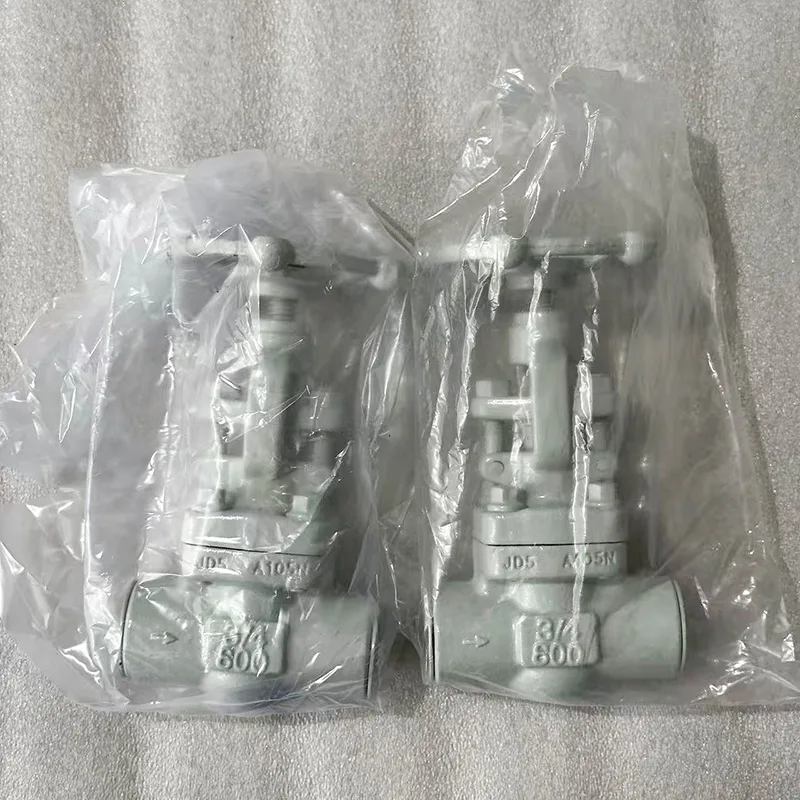

సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్

సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్ అనేది పైప్‌లైన్ షట్-ఆఫ్ మరియు ప్రవాహ నియంత్రణ కోసం రూపొందించబడిన అధిక-పీడన పారిశ్రామిక వాల్వ్. Huadu వాల్వ్ గ్రూప్ ద్వారా తయారు చేయబడింది, ఇది A105N నకిలీ కార్బన్ స్టీల్‌ను ఉపయోగిస్తుంది మరియు ఇది క్లాస్ 600 పని పరిస్థితులకు అనుకూలంగా ఉంటుంది. భద్రత మరియు సీలింగ్ పనితీరు కీలకమైన పెట్రోలియం, రసాయనం, శక్తి మరియు అధిక-పీడన ఆవిరి వ్యవస్థలలో ఇది విస్తృతంగా ఉపయోగించబడుతుంది. సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్ స్థిరమైన ఆపరేషన్ మరియు సుదీర్ఘ సేవా జీవితాన్ని డిమాండ్ చేసే వాతావరణంలో నిర్ధారిస్తుంది.

ముడి పదార్థం & నిర్మాణ ప్రయోజనాలు

హై-క్వాలిటీ ఫోర్జ్డ్ స్టీల్ బాడీ

సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్ A105N నకిలీ కార్బన్ స్టీల్‌తో తయారు చేయబడింది, ఇది నిర్ధారిస్తుంది:

అధిక బలం మరియు సాంద్రత

అద్భుతమైన ప్రభావ నిరోధకత

రంధ్రాలు లేదా ఇసుక రంధ్రాలు వంటి కాస్టింగ్ లోపాలు లేవు

కఠినమైన మెటీరియల్ తనిఖీ

ప్రతి బ్యాచ్ ముడి పదార్థాలు స్పెక్ట్రల్ విశ్లేషణను ఉపయోగించి పరీక్షించబడతాయి:

ఖచ్చితమైన రసాయన కూర్పు

రీసైకిల్ లేదా నాసిరకం పదార్థాలు లేవు

స్థిరమైన యాంత్రిక పనితీరు

సాకెట్-వెల్డ్ కనెక్షన్ ప్రయోజనాలు

సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్ కనెక్షన్ రకం అందిస్తుంది:

బలమైన సీలింగ్ పనితీరు

అంచుల కంటే మెరుగైన అధిక-పీడన నిరోధకత

క్రిటికల్ సిస్టమ్‌లో లీకేజీ రిస్క్ తగ్గింది

సాంకేతిక లక్షణాలు

ప్రామాణిక పారామితులు

పరిమాణం: DN15–DN50 (సాధారణ స్టాక్)

ప్రెజర్ రేటింగ్: క్లాస్ 300 / క్లాస్ 600

మెటీరియల్: A105N నకిలీ కార్బన్ స్టీల్

రకం: సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్

ఉష్ణోగ్రత పరిధి: -29°C నుండి 570°C

తయారీ ప్రక్రియ

సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్ దీని ద్వారా ఉత్పత్తి చేయబడుతుంది:

ఇంటిగ్రల్ డై ఫోర్జింగ్

వేడి చికిత్స (సాధారణీకరణ ప్రక్రియ)

CNC ప్రెసిషన్ మ్యాచింగ్

పనితీరు లక్షణాలు

మైక్రో-స్థాయి సీలింగ్ ఉపరితల ఖచ్చితత్వం

జీరో-లీకేజ్ సీలింగ్ పనితీరు

జామింగ్ లేకుండా స్మూత్ ఆపరేషన్

అధిక-ఉష్ణోగ్రత ఆవిరి వ్యవస్థలకు అనుకూలం

అప్లికేషన్ ప్రాంతాలు

చమురు & గ్యాస్ పరిశ్రమ

సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్ విస్తృతంగా ఉపయోగించబడుతుంది:

రిఫైనరీ పైప్లైన్లు

చమురు ప్రసార వ్యవస్థలు

సహజ వాయువు సౌకర్యాలు

రసాయన పరిశ్రమ

అధిక పీడన రసాయన పైపులైన్లు

తినివేయు ద్రవ నియంత్రణ వ్యవస్థలు

రియాక్టర్ ఇన్‌లెట్/అవుట్‌లెట్ సిస్టమ్స్

పవర్ ఇండస్ట్రీ

ఆవిరి పైప్లైన్లు

థర్మల్ పవర్ సిస్టమ్స్

కండెన్సేట్ పైప్లైన్లు

సాధారణ పారిశ్రామిక ఉపయోగం

అధిక పీడన చిన్న-వ్యాసం పైప్లైన్లు

సామగ్రి ఐసోలేషన్ సిస్టమ్స్

భద్రతా షట్-ఆఫ్ అప్లికేషన్లు

ముఖ్య లక్షణాలు

తరచుగా అడిగే ప్రశ్నలు

సాకెట్-వెల్డ్ కనెక్షన్ అంటే ఏమిటి?

సాకెట్-వెల్డ్ కనెక్షన్ అనేది పైపు చేరే పద్ధతి, ఇక్కడ పైపును రీసెస్‌డ్ సాకెట్‌లోకి చొప్పించి, ఆపై వెలుపల వెల్డింగ్ చేస్తారు. ఇది సాధారణంగా అధిక-పీడన, చిన్న-వ్యాసం కలిగిన వ్యవస్థలలో ఉపయోగించబడుతుంది.

సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్ విషయంలో, పైపును వాల్వ్ ఎండ్ సాకెట్‌లోకి చొప్పించి, బలమైన, లీక్-రెసిస్టెంట్ జాయింట్‌ను ఏర్పరచడానికి వెల్డింగ్ చేయబడింది.

సాకెట్-వెల్డ్ కనెక్షన్ యొక్క ముఖ్య లక్షణాలు

అధిక బలం మరియు ఒత్తిడి నిరోధకత

అద్భుతమైన సీలింగ్ పనితీరు

DN15–DN50 చిన్న పైప్‌లైన్‌లకు అనుకూలం

థ్రెడ్ జాయింట్‌లతో పోలిస్తే లీకేజీ ప్రమాదం తగ్గింది

చమురు, గ్యాస్ మరియు ఆవిరి వ్యవస్థలలో సాధారణం

వెల్డింగ్ చేయడానికి ముందు సాకెట్-వెల్డ్ వాల్వ్‌లు విడదీయబడాలా?

అవును, ఖచ్చితంగా. సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్‌ను ఇన్‌స్టాల్ చేయడానికి ముందు, వెల్డింగ్ సమయంలో వాల్వ్ పాక్షికంగా సమావేశమై ఉండకూడదు.

సరైన సంస్థాపన విధానం:

వీలైతే అంతర్గత భాగాలను తీసివేయండి (లేదా వాల్వ్ పూర్తిగా తెరిచి ఉందని నిర్ధారించుకోండి)

పైపును పూర్తిగా సాకెట్‌లోకి చొప్పించండి

చిన్న విస్తరణ గ్యాప్‌ను నిర్వహించండి (~1.5–2 మిమీ)

బాహ్య ఉమ్మడిపై మాత్రమే వెల్డింగ్ను జరుపుము

వాల్వ్‌ను ఆపరేట్ చేయడానికి ముందు శీతలీకరణను అనుమతించండి

ముఖ్యమైన గమనికలు:

వాల్వ్ బాడీని వేడెక్కడం మానుకోండి

వాల్వ్ కుహరంలోకి ప్రవేశించకుండా వెల్డింగ్ స్లాగ్ను నిరోధించండి

వెల్డింగ్ ముందు సరైన అమరికను నిర్ధారించుకోండి

సరికాని వెల్డింగ్ సీలింగ్ ఉపరితలాలను దెబ్బతీస్తుంది మరియు వాల్వ్ జీవితాన్ని తగ్గిస్తుంది.

OS&Y మరియు బోల్ట్ బోనెట్ మధ్య తేడా ఏమిటి?

ఇవి గేట్ వాల్వ్‌లలో ఉపయోగించే రెండు వేర్వేరు నిర్మాణ నమూనాలు.

OS&Y (అవుట్‌సైడ్ స్క్రూ & యోక్)

స్టెమ్ థ్రెడ్ వాల్వ్ బాడీ వెలుపల ఉంది

కనిపించే కాండం కదలిక ఓపెన్/క్లోజ్ స్థితిని సూచిస్తుంది

సులభమైన నిర్వహణ మరియు ఆపరేషన్ పర్యవేక్షణ

అగ్ని రక్షణ మరియు పారిశ్రామిక వ్యవస్థలలో సాధారణం

బోల్టెడ్ బోనెట్

బోనెట్ బోల్ట్‌లను ఉపయోగించి వాల్వ్ బాడీకి కనెక్ట్ చేయబడింది

అంతర్గత కాండం డిజైన్ (బాహ్యంగా కనిపించదు)

కాంపాక్ట్ నిర్మాణం

సాధారణ పారిశ్రామిక అనువర్తనాల్లో విస్తృతంగా ఉపయోగించబడుతుంది

సాధారణ పోలిక:

OS&Y = బాహ్య దృశ్యమానత + సులభమైన ఆపరేషన్ పర్యవేక్షణ

బోల్టెడ్ బోనెట్ = కాంపాక్ట్ + ఖర్చుతో కూడుకున్న నిర్మాణం

ప్రాజెక్ట్ అవసరాలను బట్టి సాకెట్-వెల్డెడ్ నకిలీ గేట్ వాల్వ్‌లో రెండు రకాలను అన్వయించవచ్చు.
